煙氣流動模擬分析軟件PyroSim中HVAC壓降驗證

1、簡介

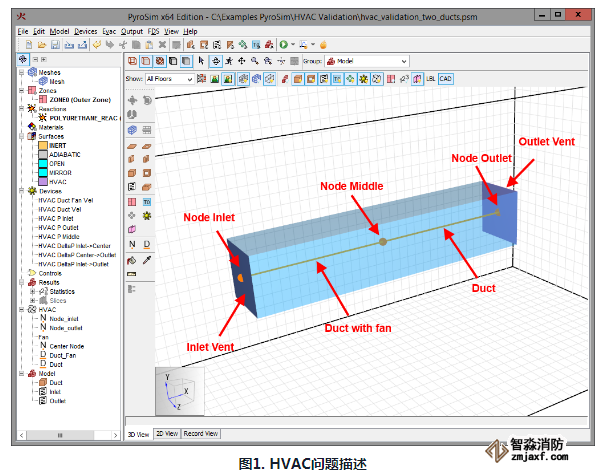

HVAC模型如下圖1所示，其中有三個HVAC節(jié)點和倆個HVAC管道。左側的風道有一個風扇，其恒定流量為損耗項是由于直徑管道的粗糙度。總風管長度為右側的導管易于計算該部分的預期壓降。1.0m3/s0.001 m 0.3048m 2.0m.  四川消防評估軟件

2、HVAC壓降驗證

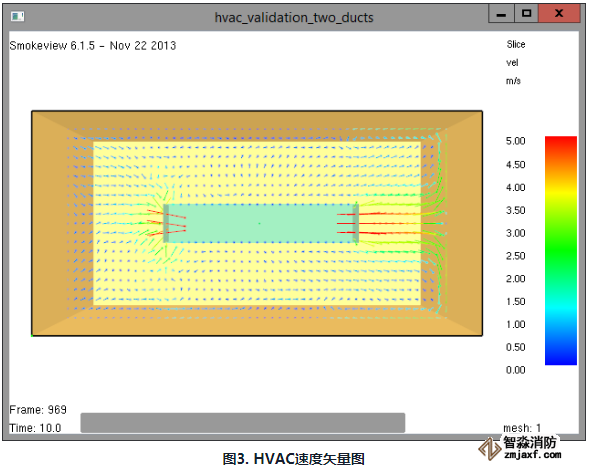

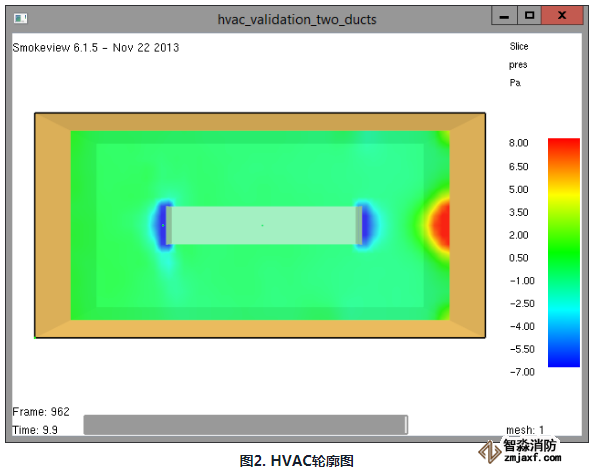

該模擬的輪廓圖如圖2所示，速度圖如圖3所示。壓力等高線顯示出入口附近的低壓，那里的流速很高，而出口附近的高壓區(qū)域則撞擊在壁上。

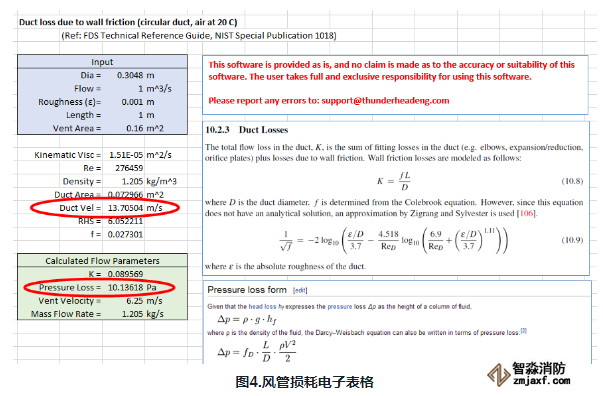

在沒有風扇的情況下，管道中預期的壓力損失計算是在“由于壁摩擦計算器引起的管道損失”中進行的。管道速度計算為13.7m/s，壓力損失計算為10.1Pa。

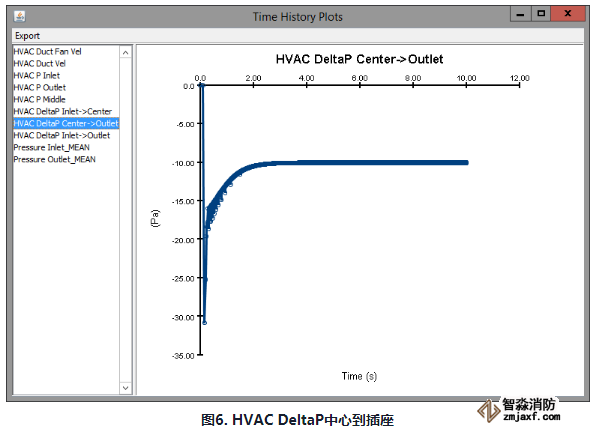

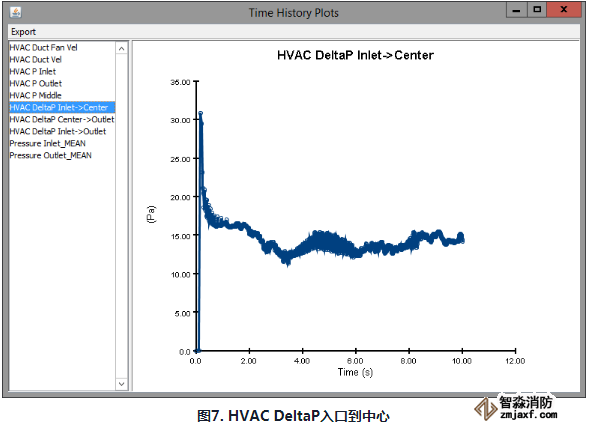

下面的圖5 和圖6顯示了管道中速度和壓降的FDS毆。這些電子表格中計算出的值匹配

帶有風扇的管道中的壓差顯示了維持指定風扇速度所需的壓力增加。

此問題驗證了不帶風扇的風管部分中的流速計算，其中速度和壓降與期望值匹配。

排氣口的預期速度為6.25m/s。放置在通風口中堂的氣體速度測量裝備記錄的速度為5.8m/s。請注意，Smokeview會進行插值，這很接近6.25m/s。
