PyroSim模擬計算高層建筑物著火燃燒全過程

利用PyroSim模擬計算高層建筑物著火。案例來自于軟件官網。案例主要演示從導入CAD幾何模型至建筑物著火燃燒的全過程。四川消防評估設備軟件



主要內容包括：

• 導入CAD幾何文件
• 添加火源
• 劃分計算網格
• 查看計算結果



1、選擇單位

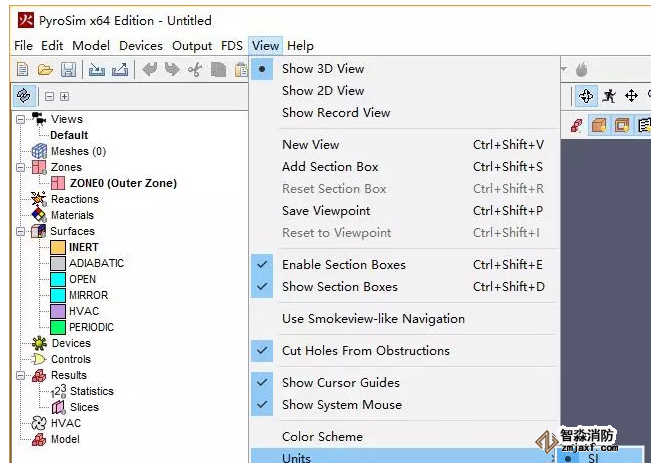

選擇菜單View → Units → SI激活并采用單位制



2、導入幾何模型

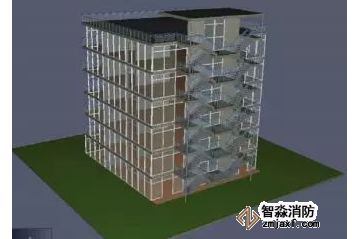

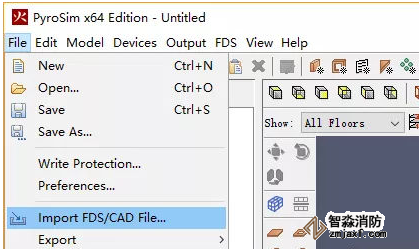

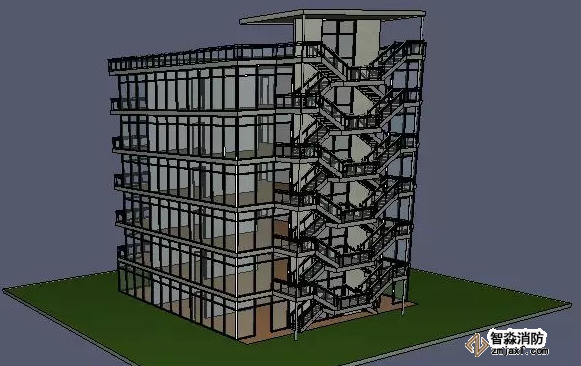

利用菜單File → Import FDS/CAD File…導入幾何模GettingStartedModel V2 -SimLab.fbx

采用默認參數導入幾何，如下圖所示。



3、創建網格

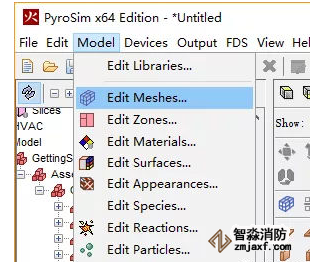

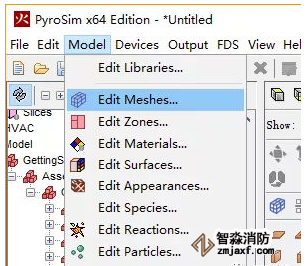

選擇菜單Model → Edit Meshes…彈出計算區域?qū)υ捒?/p>



注：這里設定的計算區域尺寸決定了的計算范圍。若要計算整棟大樓的火災情況，則需要?jiǎng)?chuàng)建一個足以覆蓋整棟大樓的計算區域。本案例僅計算一樓的火災。



如下圖所示指定計算區域幾何尺寸以及網格數量

注：盡可能保證三方向的網格尺寸接近

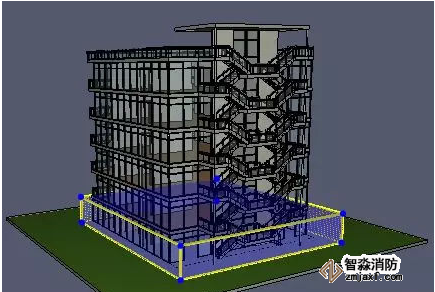

計算區域如圖中黃色部分所示



4、劃分網格

可以對計算區域進行切分，從而細化區域網格。

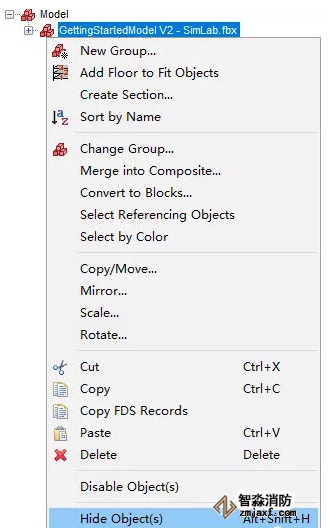

如下圖所示，鼠標右鍵選擇Model節點，選擇Hide Object隱藏幾何

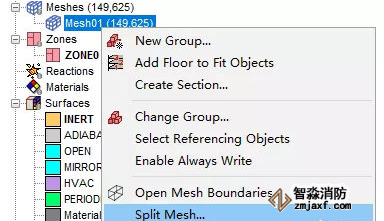

右鍵選擇模型樹節點Mesh01，點擊彈出菜單項Split Mesh…

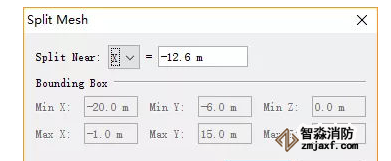

設置分割位置為x= -12.6m

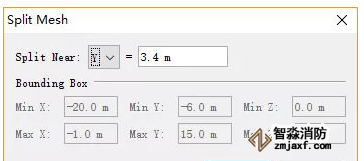

相同方法設置分割位置為Y= 3.4 m

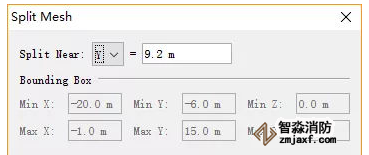

繼續選擇分割位置Y = 9.2 m

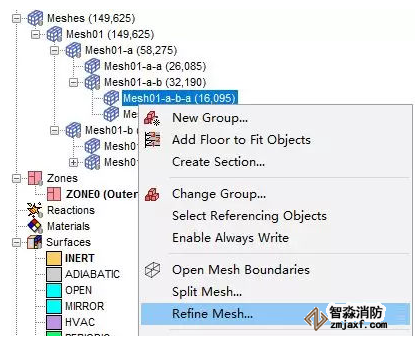

選擇著火位置網格區域節點，點擊菜單項Refine Mesh…細化網格

5、定義化學反應

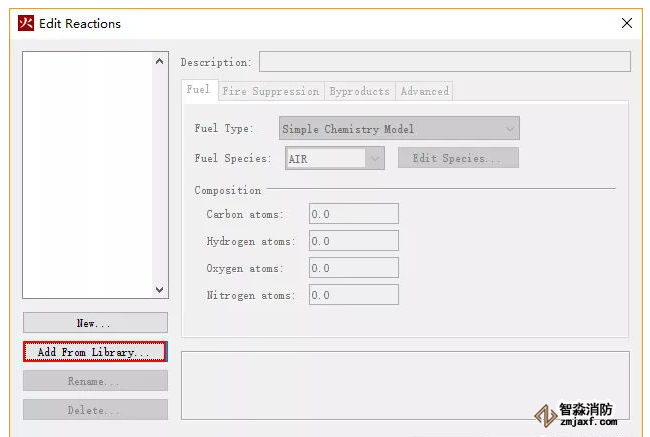

選擇菜單Model → Edit Reactions…彈出化學反應定義對話框

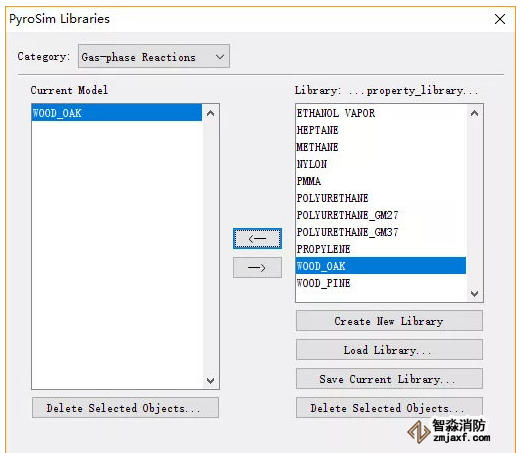

點擊按鈕Add From Library…打開化學反應庫

如下圖所示添加反應WOOD_OAK至當前模型

6、創建著火面

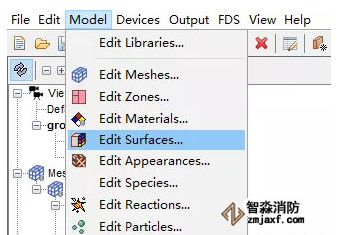

選擇菜單Model → Edit Surfaces…彈出表面設置對話框

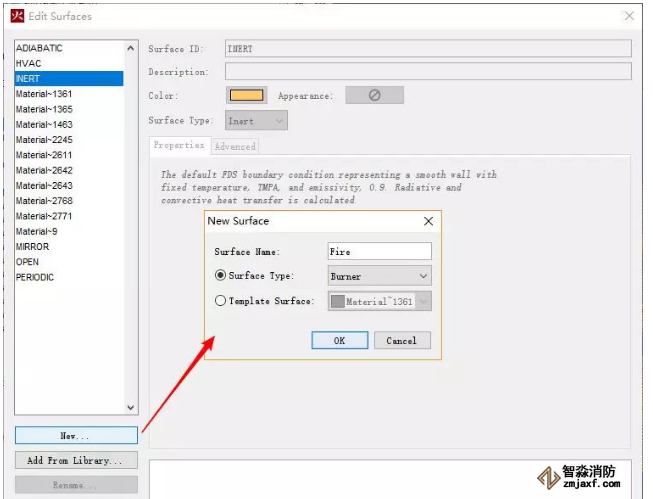

點擊New…按鈕彈出新建對話框，設置Surface Name為Fire，指定Surface Type為Burner

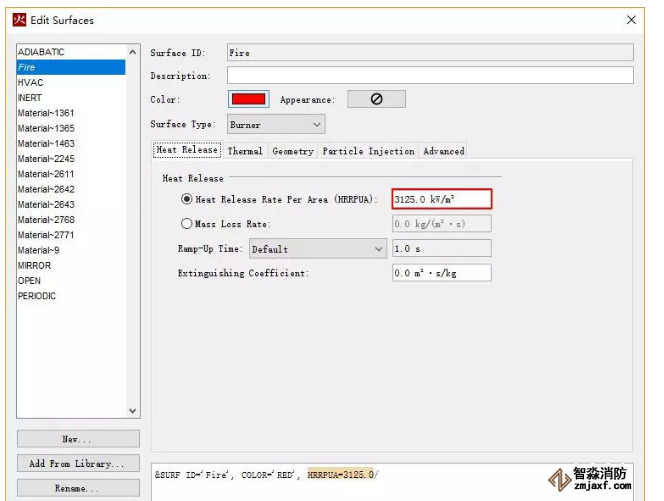

彈出對話框中進入Heat Release標簽頁，設置Heat Release Rate Area為3125 kW/m2

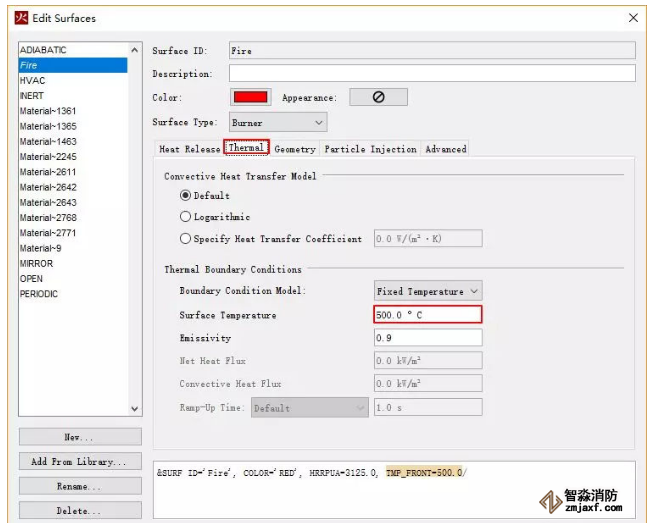

進入Thermal標簽頁，設置Surface Temperature為500 C

7、創建火

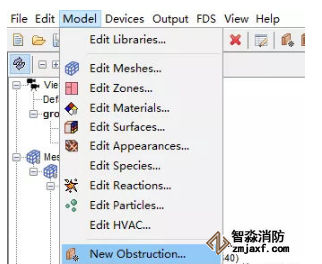

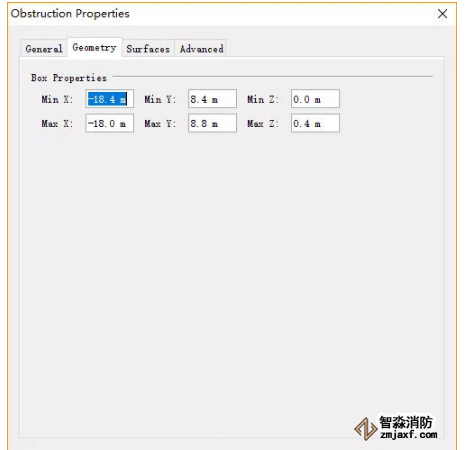

點擊菜單Model → New Obstruction…彈出設置對話框

如下圖所示指定區域的幾何尺寸

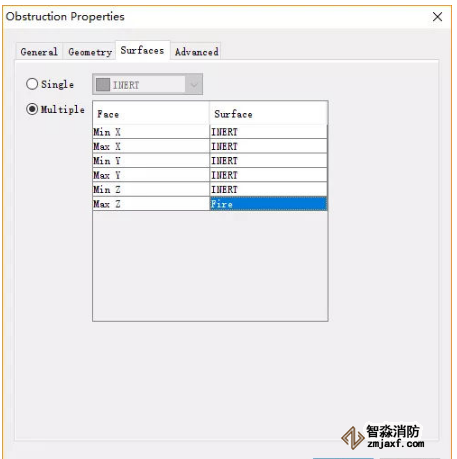

設置該幾何的Max Z面為之前定義的Fire



8、開放頂部及側邊邊界

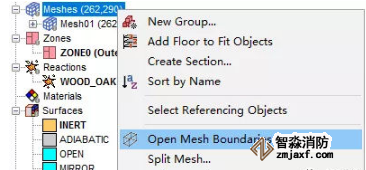

鼠標右鍵選擇模型樹節點Meshes，點擊彈出菜單項Open Mesh Boundaries開放模型的所有邊界

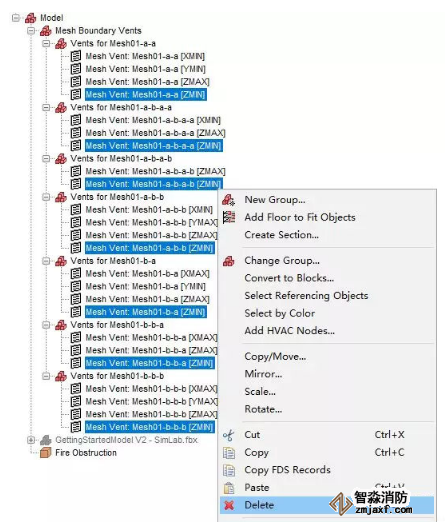

如下圖所示，選擇所有ZMIN子節點，點擊鼠標右鍵，選擇菜單項Delete設置底部面為非開放邊界



9、創建2D切面

點擊菜單項Output → Slices…彈出設置對話框

如下圖所示創建切面，并設置監測的物理量



10、設置計算時間

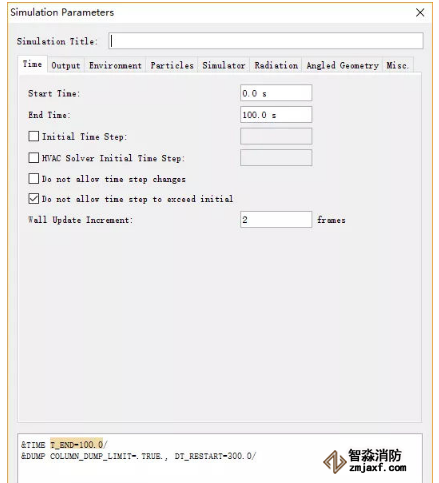

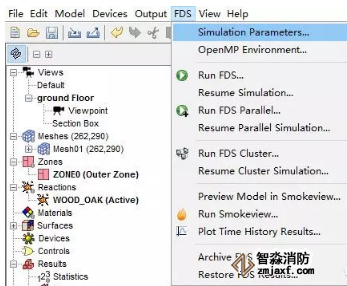

點擊菜單FDS → Simulation Parameters…，彈出設置對話框

設置End Time為100 s



11、求解計算

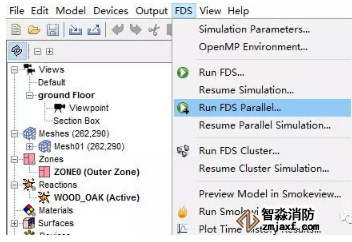

點擊菜單項FDS → Run FDS Parallel…采用并行計算

12、計算結果

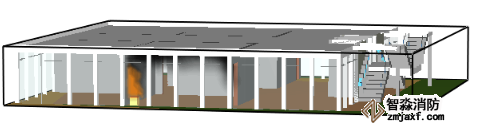

煙氣擴散

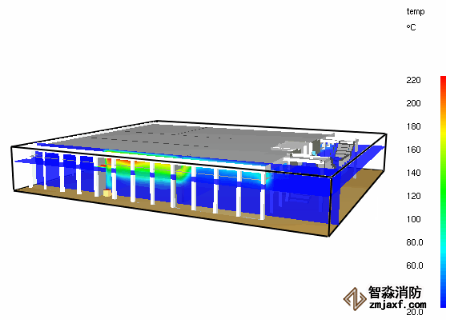

溫度分布
